分子篩制氮原理 分子篩制氮機

分子篩制氮原理

制氮機是根據變壓吸附原理，采用高品質的碳分子篩作為吸附劑，在一定的壓力下，從空氣中制取氮氣。經過純化干燥的壓縮空氣，在吸附器中進行加壓吸附、減壓脫附。由于空氣動力學效應，氧在碳分子篩微孔中擴散速率遠大于氮，氧被碳分子篩優先吸附，氮在氣相中被富集起來，形成成品氮氣。然后經減壓至常壓，吸附劑脫附所吸附的氧氣等雜質，實現再生。一般在系統中設置兩個吸附塔，一塔吸附產氮，另一塔脫附再生，通過PLC程序控制器控制氣動閥的啟閉，使兩塔交替循環，以實現連續生產高品質氮氣之目的。

點擊了解分子篩制氮機

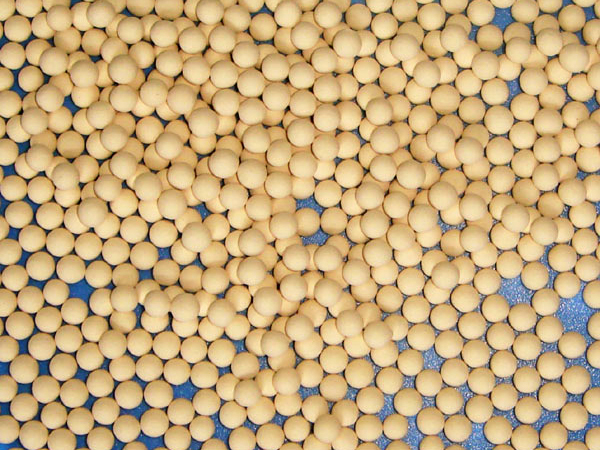

分子篩特性介紹

分子篩是一類結晶的硅鋁酸鹽，由于它具有均一的孔徑和極高的比表面積，所以具有許多優異的特點。

(1)按分子的大小和形狀不同的選擇吸附作用，即只吸附那些小于分子篩孔徑的分子；
(2)對于小的極性分子和不飽和分子，具有選擇吸附性能，極性越大，不飽和度越高，其選擇吸附性越強；
(3)具有強烈的吸水性。哪怕在較高的溫度、較大的空速和含水量較低的情況下，仍有相當高的吸水容量。

分子篩

變壓吸附的原理及過程
1.變壓吸附的原理
在加壓的情況下吸附，用減壓（抽真空VPSA）或常壓解吸(PSA)的方法，稱為變壓吸附。可見，變壓吸附是通過改變壓力來吸附和解吸的。
吸附是在壓力環境下進行的，變壓吸附提出了加壓和減壓相結合的方法，它是由加壓吸附、減壓解吸組成的氣路系統，就是很多商家宣傳的PSA工藝。

2.變壓吸附過程
來自空氣壓縮機的壓縮空氣，首先進入五通閥內，然后進入兩桶吸附塔內，利用塔中裝填的專用分子篩吸附劑選擇性地吸附掉N2 、CO2等雜質氣體組分，而作為產品氣O2將以90%的純度由塔頂排出。



制氮機設備組成

制氮設備主要由壓縮空氣空氣凈化單元、壓縮空氣緩沖單元、氧氮分離單元、氮氣緩沖單元、控制單元組成。

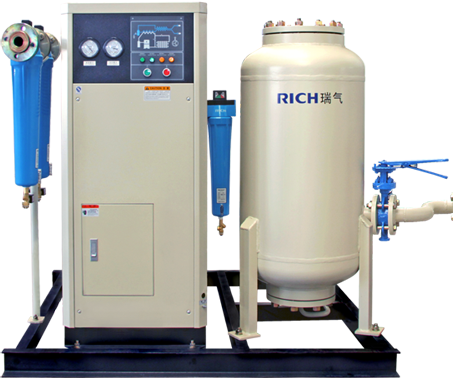

壓縮空氣凈化單元 主要由過濾器組、干燥機、微油吸附器等組成。

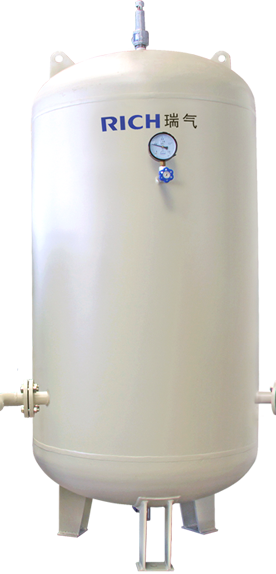

壓縮空氣緩沖單元 主要由空氣儲罐（含附件）組成。
氧氮分離單元 主要由吸附塔、吸附劑、壓緊氣缸、消聲器、程控閥門及附屬儀表組成。

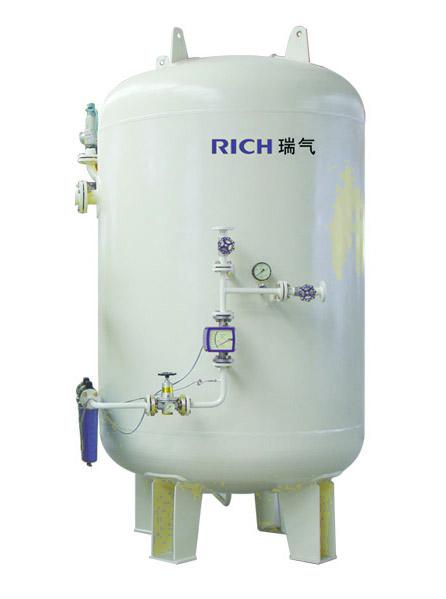

氮氣緩沖單元 主要由氮氣緩沖罐（含附件）、過濾器、流量計、及其附屬儀表組成。

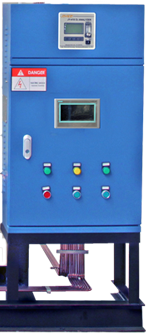

控制單元 主要由可編程序控制器、觸摸屏、氮氣分析儀、電磁閥、電控柜殼體組成。
