煤礦井下制氮設備

多年來，瑞氣始終以不斷提升煤礦安全生產技術保障水平為己任，憑借全面扎實的行業技術基礎，建立了嚴格的產品質量控制體系。自主研發并銷售的DTJY系列煤礦井下專用產品11種機型，全部通過礦用產品認證，進而在市場競爭中占得先機。

瑞氣成功研制的全球首套煤礦井下專用制氮機，多項技術成果填補了國內不足。產品正式實現了國產化。

靈活、機動、人性化的設計特點
1、運輸更方便
兩種井下移動方式可選：
礦用移動式制氮機
輪式移動制氮機，長寬高尺寸（按用戶要求）滿足下井罐籠和井下大巷運輸?shù)囊蟆?br />2、易于調整的外形結構
根據井下環境要求，可選擇封閉式或敞開式兩種外形裝置結構。
3、供應可靠氣源
可選用瑞氣自產的螺桿式空壓機，獲得高質量的壓縮空氣，節約投資費用。
4、操作簡單
制氮裝置由機車牽引至防滅火區域就近點處，經管路連接、供電、供水即可開機制取氮?dú)猓瑢?shí)施注氮。
5、有效排水性
采用無熱吸附式干燥預處理裝置，有效除去壓縮空氣中水份，保證裝置性能穩定。（注：安裝于大型煤礦井下專用制氮機）

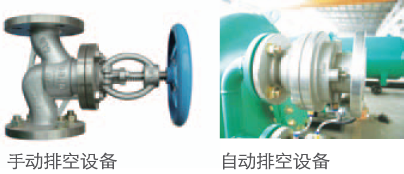

6、不合格氣體排空
不合格氮?dú)馐謩?dòng)及自動排空，兩種方式供選取。

穩定、耐用的表現

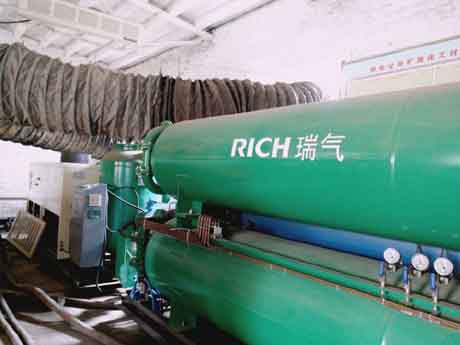

1、臥式變壓吸附氣體分離填料塔
制氮裝置由機車牽引至防滅火區域就近點處，經管路連接、供電、供水即可開機制取氮?dú)猓瑢?shí)施注氮。
2、管道式氣動閥
該閥門專為變壓吸附制氮裝置研發，閥門的密封結構與控制系統很好的溶為一體，保證靈敏的控制性能，確保百萬次的使用壽命。
3、變壓吸附氣體分離裝置
采用碳分子篩為吸附劑，利用變壓吸附原理，在一定壓力下，利用空氣中氧、氮在碳分子篩表面的吸附效率的差異，通過可編程序控制氣動閥的啟閉，達到A、B兩塔交替循環，完成氧氮分離，得到所需純度的氮?dú)猓行Ы档脱b置的能耗，降低用戶運行成本。

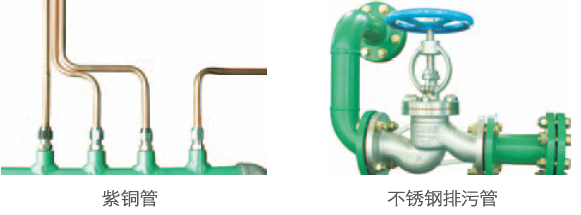

4、紫銅管、不銹鋼排污管
儀表及排污管路采用紫銅管或不銹鋼管制作，牢固可靠，經久耐用。

5、氣囊壓緊裝置
確保碳分子篩始終處于被壓緊狀態，不會因氣流造成碳分子篩竄動二導致的粉化，有效保障碳分子使用壽命。
6、碳分子篩
高性能的分子篩，使制氮裝置具備高性價比優勢，達到理想的節能優勢。

穩定、耐用
氣體分離裝置及程控閥門技術，獨特優異的設計工藝，搭配國內外知名品牌碳分子篩，有效提高了設備產氮能力、空氣利用率、長期運行的可靠性能。

靈活、機動、人性化的設計
輪軌或橡膠輪胎兩種移動方式，600或900（mm）的兩種輪軌式軌距設計，滿足煤礦運輸要求。
380V/3ph/50Hz、660V/3ph/50Hz、1140V/3ph/50Hz多種電源規格適應，符合煤礦供電需求。

井下制氮機技術指標
氮?dú)饬髁? 1~2000Nm3/h
氮?dú)鈮毫? 0.05~0.8MPa
氮?dú)饧兌? 97～99%
常壓露點: ≤-40℃

煤礦井下用制氮機組成

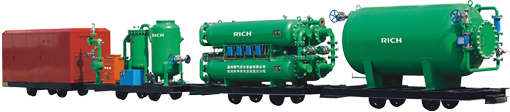

煤礦井下用制氮設備主要由氣源車、凈化車、制氮車、緩沖車組成。
氣源車:主要由煤礦用螺桿式移動空氣壓縮機（含平板車、電氣控制系統）組成。
凈化車:主要由除油凈化器、過濾器、微油吸附器、平板車、電氣控制系統等組成。
制氮車:主要由臥式吸附塔、吸附劑、氣囊壓緊裝置、程控閥門、消音器、附屬儀表、平板車等組成。
緩沖車:主要由臥式氮?dú)饩彌_罐、過濾器、附屬儀表、平板車等組成。
